地表傾斜計
(地表傾斜計測システム)

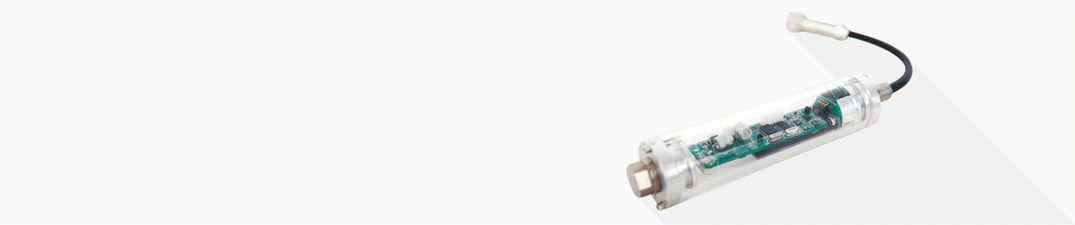

地表傾斜計
地表傾斜計

地表傾斜計は、自動車用加速度センサーを角度計測用に改良した新型の傾斜計で、重力加速度を検知することにより地盤変位の方向と角度を計測するシステムです。

従来型の傾斜計では、ひとつの計器につき1本のケーブルが必要となり、データを記録するデータロガーに接続できる傾斜計の数に制約があったのに対して、この地表傾斜計は、CAN*1通信技術を応用して1本のケーブルに多数の傾斜計を直列で接続できるため、データロガーに1本のケーブルを接続するだけで容易に多点計測することが可能となりました。

2003年度には土木学会より「技術開発賞」を受賞し、2016年度には国土交通省の新技術情報提供システム「NETIS*2」に登録されました。

新技術名称 : IT地表傾斜計測システム
NETIS登録番号 : QS-150031-A

  • *1 : データ通信ネットワークの名称(Controller Area Network: CAN)
  • *2 : 国土交通省が、新技術活用のため、新技術に関わる情報の共有および提供を目的として整備した新技術情報提供システム
    (New Technology Information System: NETIS)

特徴

  1. 簡単設置
  2. 簡単安全計測
  3. 工事計測から管理計測まで長期使用可能
  4. 高い経済性
  • <新システムの接続方法>

    地表傾斜計<新システムの接続方法>
  • <従来接続方法>

    地表傾斜計<新システムの接続方法>

傾斜計仕様

項目 仕様 備考
測定軸数 2軸
測定範囲 ±20°
角度変換方式 静電容量式加速度センサー
湿度変換方式 IC温度センサー
定格出力 約40000digit
分解能 1/1000o
長期安定性*3 ±1/1000°/day
零点温度特性 ±8/1000°/℃
非直線性 ±0.5% FS
使用温度範囲 -30~+60℃
保管温度範囲 -30~+80℃
入出力ケーブル Φ 9mm 4心シールド
耐水圧 0.5MPa
測定管外径 Φ60 リブ部含む
重量 1800g
  • *3:安定した水平面に傾斜計を設置した状態での出力の変動

データロガー仕様

項目 仕様 備考
使用温度範囲 -20~+60℃
保管温度範囲 -30~+70℃
測定点数 最大100
ケーブル延長距離 1系統100m/50台以下
1系統500m/100台以下
通信方法(センサー間) CAN V2, OB 1.25kbit/s
通信方法(PC間、モデム間) RS-232C
データ保存方法 EEPROM 不揮発性メモリ
ソフトウエア データ収集・表示ソフト添付
外形寸法(W×H×D) 270×75×220mm
重量 2000g
電源 AC100V/DC12V
