ジューテンダー
(コンクリート充填検知システム)

ジューテンダー
ジューテンダー

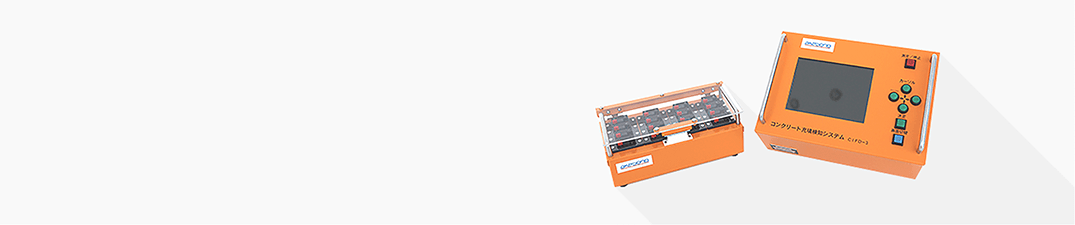

コンクリート充填検知システムは、akebonoの振動解析技術を利用した全く新しい高精度の検知システムです。

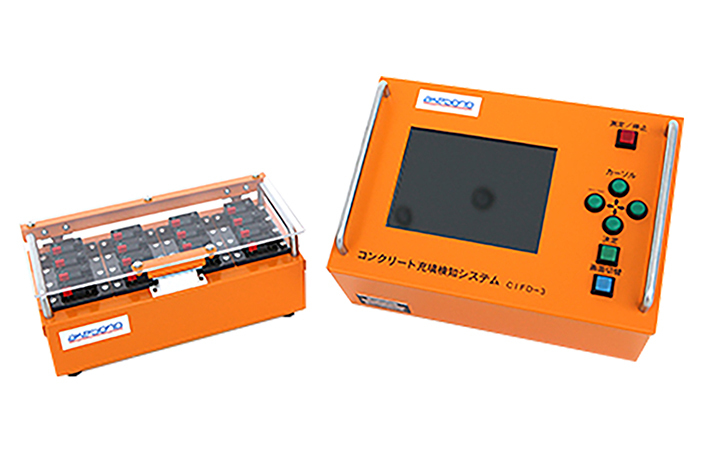

システムは小型振動デバイスと検知装置本体で構成されています。検知装置は、マイコン処理により、振動デバイスに接触したものが空気であれば赤色、不完全な状態であれば黄色、コンクリートであれば緑色を液晶画面に表示します。

また、測定結果をパソコンに転送保存することにより、打ち上がり時間の管理などが可能です。

特徴

  1. 校正用のセンサーや校正コンクリートが必要なく、ひとつの振動デバイスで空気、不完全な状態(水)、コンクリートの識別が可能*1
  2. 振動デバイスは小型、薄型であるため狭い隙間の充填検知が可能
  3. 充填状況は液晶画面の色の違いでリアルタイムにわかりやすく表示し、打ち上がり時間などの記録も可能
  • *1 : 本システムは、充填状況を検知した結果に対するコンクリート構造体などの品質保証をするものではありません。また、振動デバイスの取りつけ部分のみの充填状況を検知するものです。振動デバイスの取りつけ場所が不適切な場合は、効果が発揮できない場合があります。
  • 振動デバイス

    振動デバイス

適用例

  • 目視が困難な箇所へ打設されたコンクリートの充填確認
  • 鉄筋や鋼材が過密に設置された構造物に打設されたコンクリートの充填確認
  • 高流動コンクリートの流動状況確認(充填時間の確認)
  • CFTダイヤフラム下面の充填確認
  • トンネル覆工コンクリートの天端部充填確認

国土交通省新技術情報提供システム(New Technology Information System:NETIS)登録番号 KT-090011-VE

仕様

項目 仕様
型式 CIFD-3
検知方式 振動デバイスによる周波数特性検出方式
識別能力 空気、不完全な状態(水)、コンクリート、(各種グラウト ※お問い合わせください)
測定チャンネル 16ch
表示 LCDモニターによるカラー表示
計測時間 1chあたり約0.5秒で計測
センサーケーブル長さ 標準5m、20m(専用延長ケーブルで50mまで可)
センサー耐圧
(破壊しない)
0.3MPa(水圧)(破壊限界)※水中ではご使用になれません
日付機能 内蔵時計による 年/月/日/時/分/秒
記録イベント数 約200イベント
出力データ形式 テキスト形式
電源 AC90V~110V(内蔵時計は電池駆動)
PCとの接続 シリアルポート D-sub (9ピン)
使用温湿度範囲 0℃~40℃ 5~85%(結露なきこと)
