フローティングタイプ
ディスクブレーキ

フローティングタイプは、片側だけにピストンを持つディスクブレーキで、浮動型や片押し式とも呼ばれています。

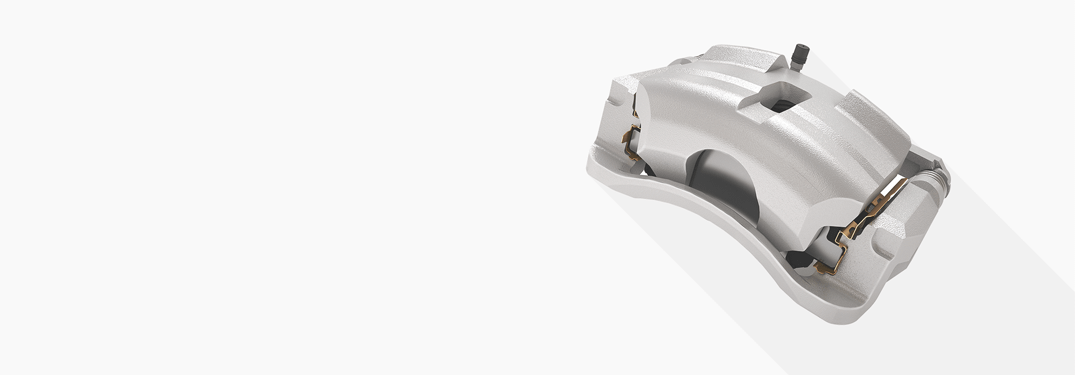

フローティングタイプディスクブレーキキャリパー

フローティングタイプは、片側だけにピストンを持つディスクブレーキで、浮動型や片押し式とも呼ばれています。

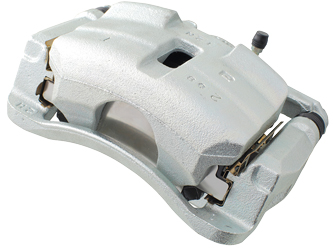

乗用車用フローティングタイプディスクブレーキ

フローティングタイプディスクブレーキは、ブレーキをかけると、ディスクローターの内側にあるピストンが動いてブレーキパッドをディスクローターに押しつけます。その反力を受けて、スライドピンを通してキャリパーが動き、外側のブレーキパッドが引き寄せられ、ディスクローターを両側からはさみます。

構造がシンプルかつ軽量で、安価にできるため、多くの乗用車のディスクブレーキはこのタイプです。

  • 乗用車用フローティングタイプディスクブレーキ

商用車用フローティングタイプディスクブレーキ

ディスクブレーキは、一般的に乗用車に使用されますが、摩耗に強いドラムブレーキが主流の商用車用ブレーキでも、高速走行時のブレーキ安定性やフェード性の良さなどの理由により、ディスクブレーキの採用が増えています。

  • 商用車用フローティングタイプディスクブレーキ

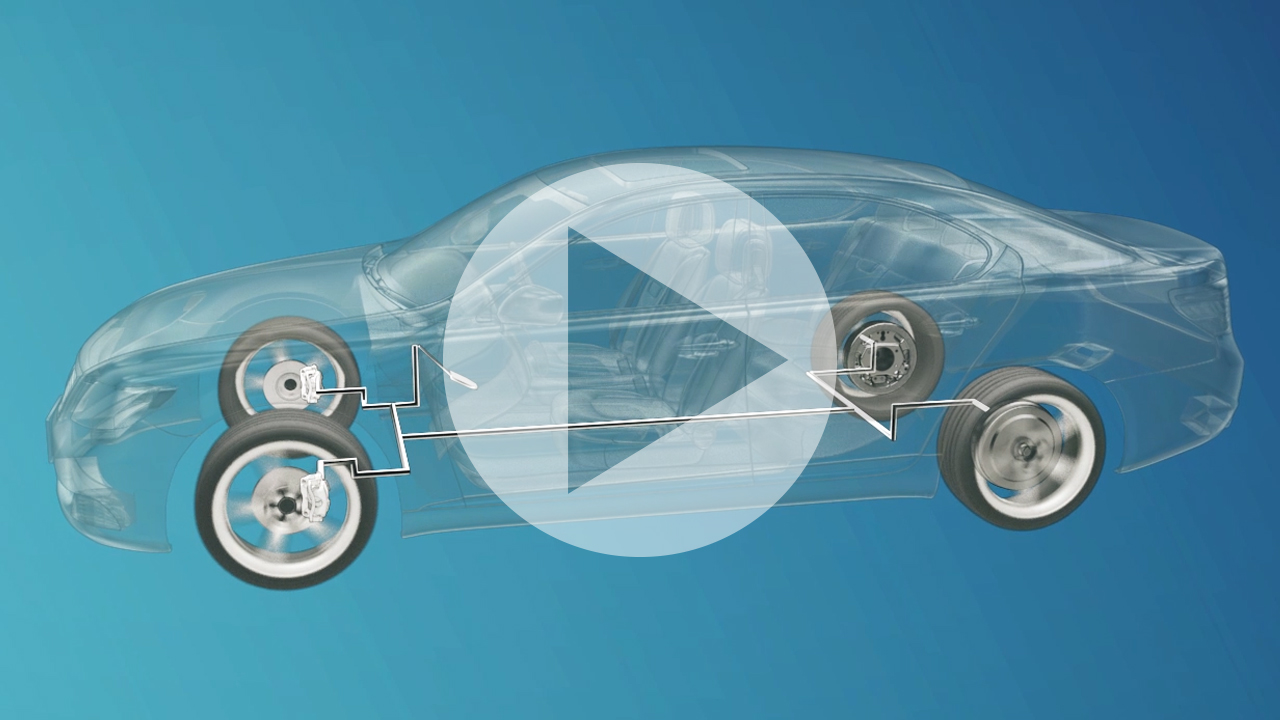

ディスクブレーキ(フローティングタイプ)の仕組み(動画 30秒)

「ディスクブレーキ(フローティングタイプ)の仕組み(動画 30秒)」
